【WG-18弯管机简介】WG-18电控液压弯管机是本公司引进芬兰技术研制开发的一种新型冷弯式弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小、便于移动、使用方便。适用于机械、建筑、船舶、电气线路、管路安装，是以上行业必备的常用工具。
| 【优点】 1.采用液压能，出力大。 2.采用脚轮设计，具有移动方便，适合不同地点工场现场作业。 3.合理的模具设计，换模快。使更换不同管径产品方便快捷。 |
规格名称 | 单位 | 参数 | |
弯管能力 | 外径 | mm | 6～42 |
壁厚 | mm | 2～4 | |
弯管角度 | rdd | 0°～180° | |
选配模具 | mm | ||
主机净重 | kg | 180 | |
外观尺寸 | mm | 850×600×1100 | |

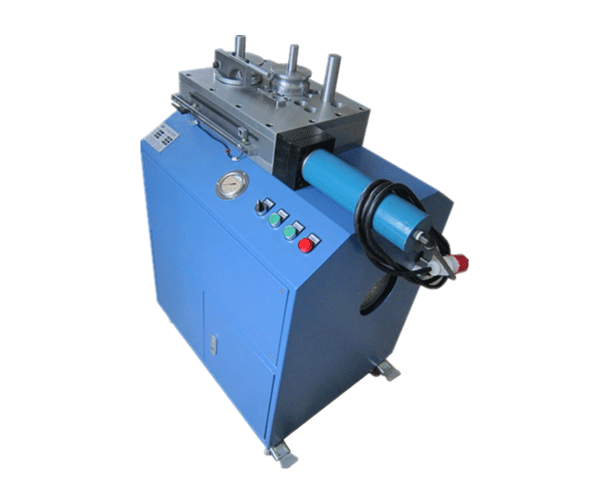

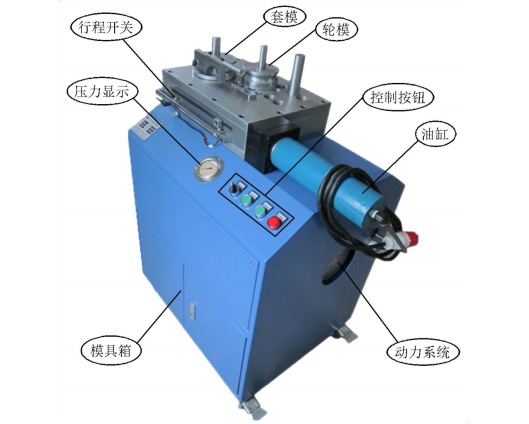

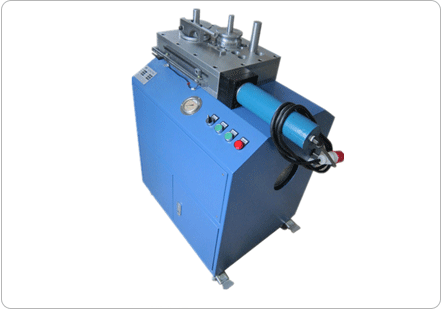

机器外观
液压原理

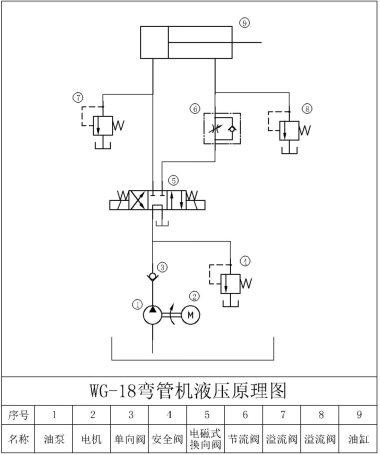

1.油路图
2.调节方法
本产品出厂时已调定系统压力，一般在18～20MPa，如需调高压力，可拆下封板，调整溢流阀。A边为油缸后退压力（出厂已调定，不需再次调整），B边为油缸前推压力，每调整15度，压力约上1MPa，每次调整不超过15度为宜。（不建议再次调整）

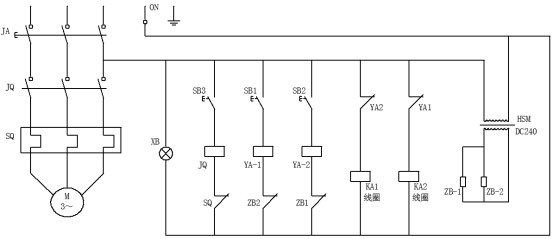

3.WG18-42弯管机电控图
品名 | 规格 | 数量 | 代号 |
电源变换器 | HSM-15-24 | 1 | HSM |
接近开关 | PR08-ZDN | 2 | ZB |
继电器 | MY4N-J | 2 | YA |
线圈 | 50HZ / 220V | 2 | KA |
接触开关 | CJX2 | 1 | JQ |
热电保护器 | JR36-20 | 1 | SQ |
空气开关 | DZ47-63 | 1 | JA |
电源指示灯 | －－－ | 1 | XB |
选择按钮 | －－－ | 1 | SB3 |
按钮 | －－－ | 2 | SB |
电机 | 3KW╳4P | 1 | M |
安全事项
1.采用三相五线制电源，为保障人身安全，机器必须有可靠保护接地，并确保电压稳定。 2.机器通电后，应点动检查电机转向是否正确。 3.首次启动运行前，需检查油箱油液是否充足（出厂时油箱已充满油）。 4.空机试运行时，检查机械各部分是否正常，电器开关是否灵活可靠，一切正常后再进行工作。 5.作业前应了解作业要求，对作业环境进行清理，保持作业通道畅通，材料堆放有序，无关人员不得进入作业区域。 6.核实需弯曲的管子的直径必须与本机规定的管径规格相符，选择合适的模具。 7.弯管完成取管时，应先释放管子受压时形成的应力，防止弹出伤人。 8.工作完成后切断总电源。 |
保养维护
1. 不要在高温环境下长时间工作。 2. 超过5分钟以上的空载运行，请直接关机，这样有利于延长机器使用寿命，降低故障率。 3. 保持机身与模具的清洁，以免腐蚀变形。 4. 液压油至少一年更换一次。 |
售后服务
本公司免费提供机器正常使用下的一年免费维修服务。
